footscan®

FDA 등록, CE인증, 식약처 신고한
1등급 신고 의료기기 입니다.

footscan®은 보행 능력의 현상 파악 및 발, 발목, 무릎, 허리 등
보행에 지장을 주는 근골격계 질환과 족부 질환,
신경계 질환에 대해 객관적이고 쉬운 진단이 가능하도록
도와주며 보행능력 감퇴와 치료에 따른 기능 회복을
가시적이고, 객관적으로 알기 위한 분석 장치입니다.

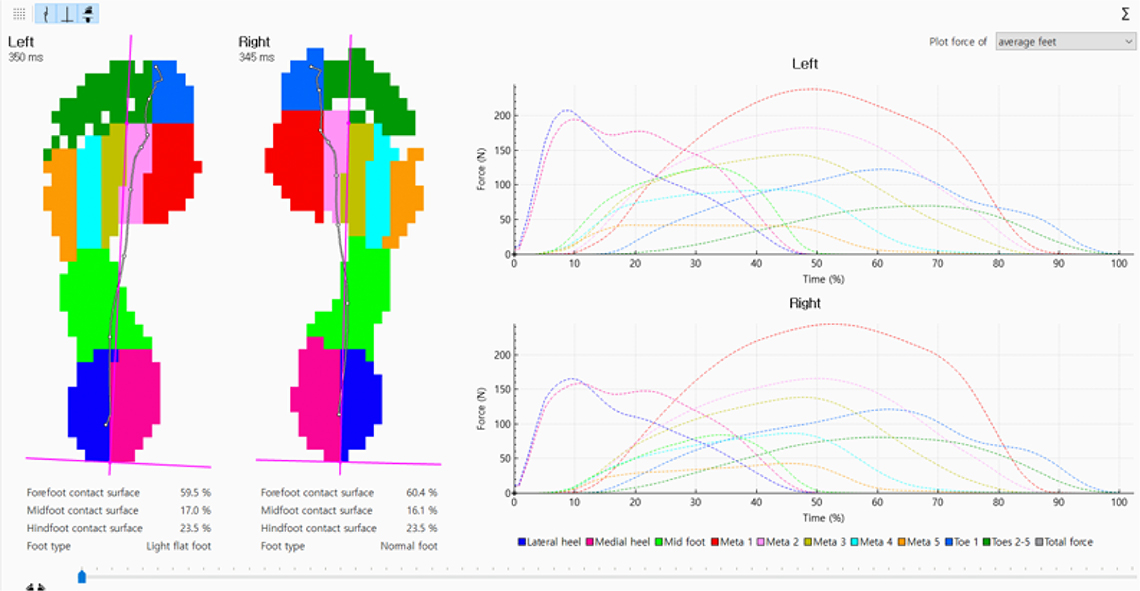

footscan® 데이터 예시
환자가 공감할 수 있는 객관적인 그래픽 데이터 제공

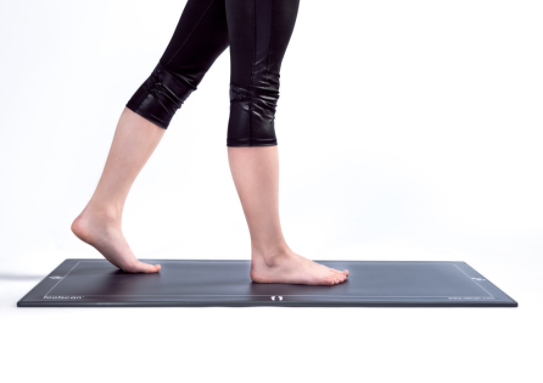

정적상태에서의 밸런스와 동적상태인 걷기, 뛰는 패턴을
감지할 수 있는 센서가 내장된 사각 판넬 위를 보행하는 동안
센서에서 감지된 측정값을 USB를 통하여 PC와 송수신하여
환자가 공감할 수 있는 객관적인 그래픽 데이터를 제공합니다.

밸런스와 보행분석의 빠르고 간편한 측정
  • 밸런스 & 보행분석빠르게 측정 가능

  • 소프트웨어로자동 데이터 처리

  • 측정 종료과 동시에환자 보행상태 확인

밸런스와 보행분석의 다양한 객관적 데이터 제공
  1. 정지상태 평형 감각 측정(Center Of Pressure)
  2. 보행 중 동적 상태에서의 아치(Arch) 높이
  3. In-toeing / Out-toeing 각도
  4. 회내•회외(Pronation/Supination) 정도
  5. COP 이동경로, 보행속도, 보폭(Step Length)
  6. 거골하 관절 유연성(Subtalar Joint Flexibility)

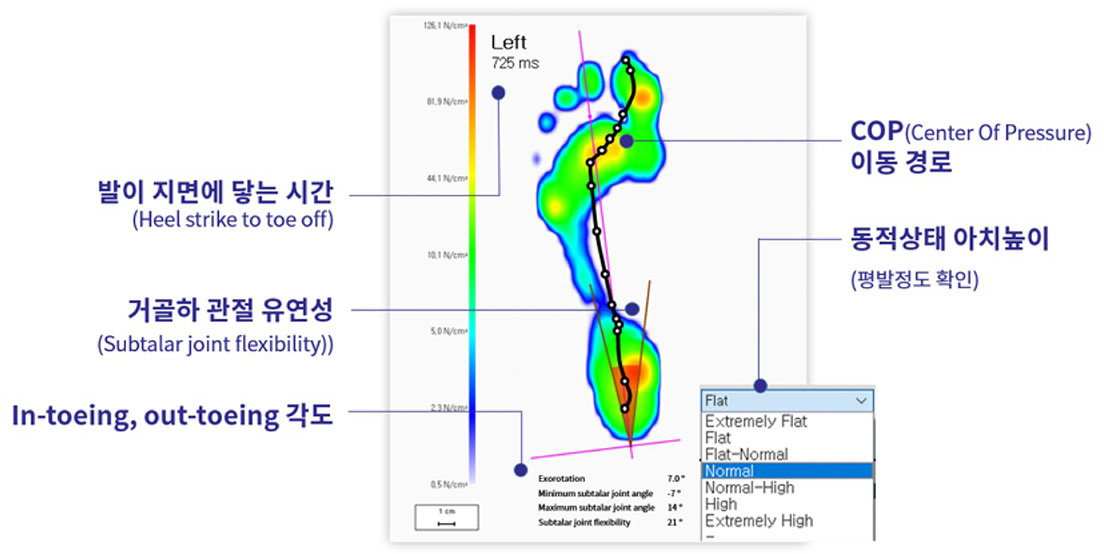

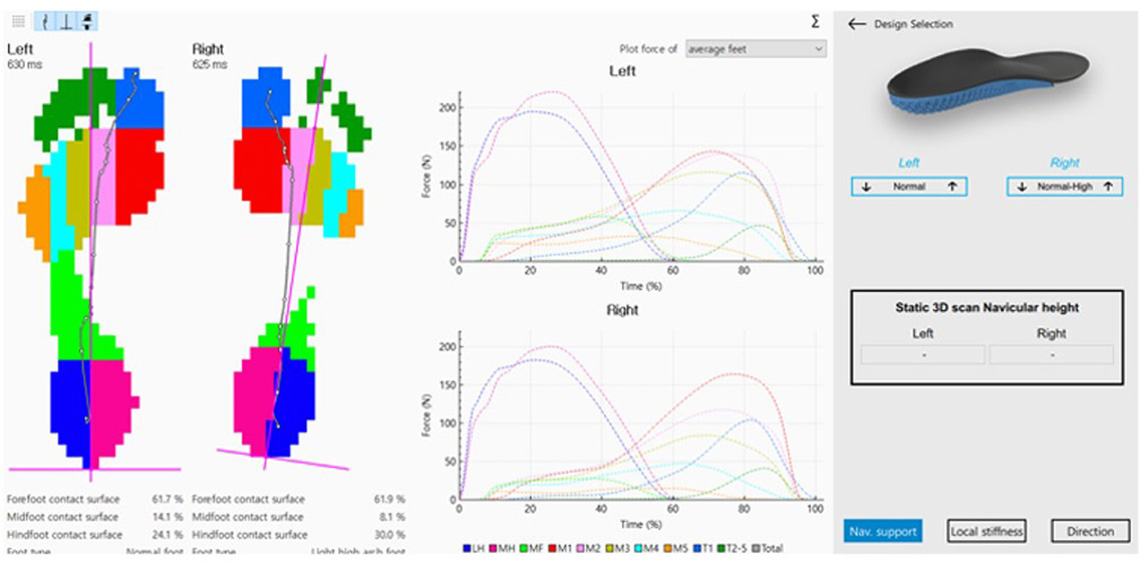

*측정화면 예시

한 화면에서 동적인 발의 움직임을 정량적으로 평가합니다.
특히, 아치높이를 7단계로 자동 구분해주며 Foot Axis를 기준으로
COP이동경로를 측정하여 정상, 비정상 보행여부를
확인할 수 있습니다.

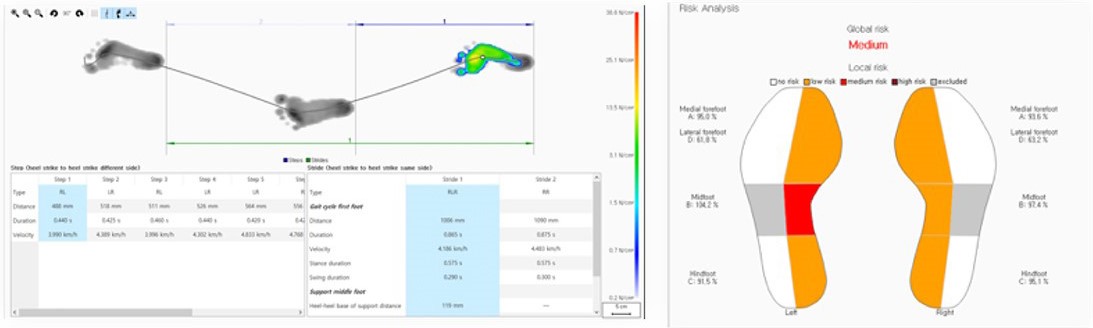

*측정화면 예시

보행속도(Velocity), 보폭(Step), 보장(Stride) 데이터는 물론
발바닥 위치별 부상위험도 예측 등 다양한 데이터를
그래프와 색상 차, 수치를 통해 직관적이고 이해하기 쉽게 제공합니다.

빠르고 간편한 측정
정적(Static) 측정

정적(Static) 측정에서는 200Hz~500Hz의 주파수로
1초에 200회에서 500회의 데이터를 수집하여
앞/뒤, 좌/우 압력 분포를 분석하여 디스플레이 합니다.

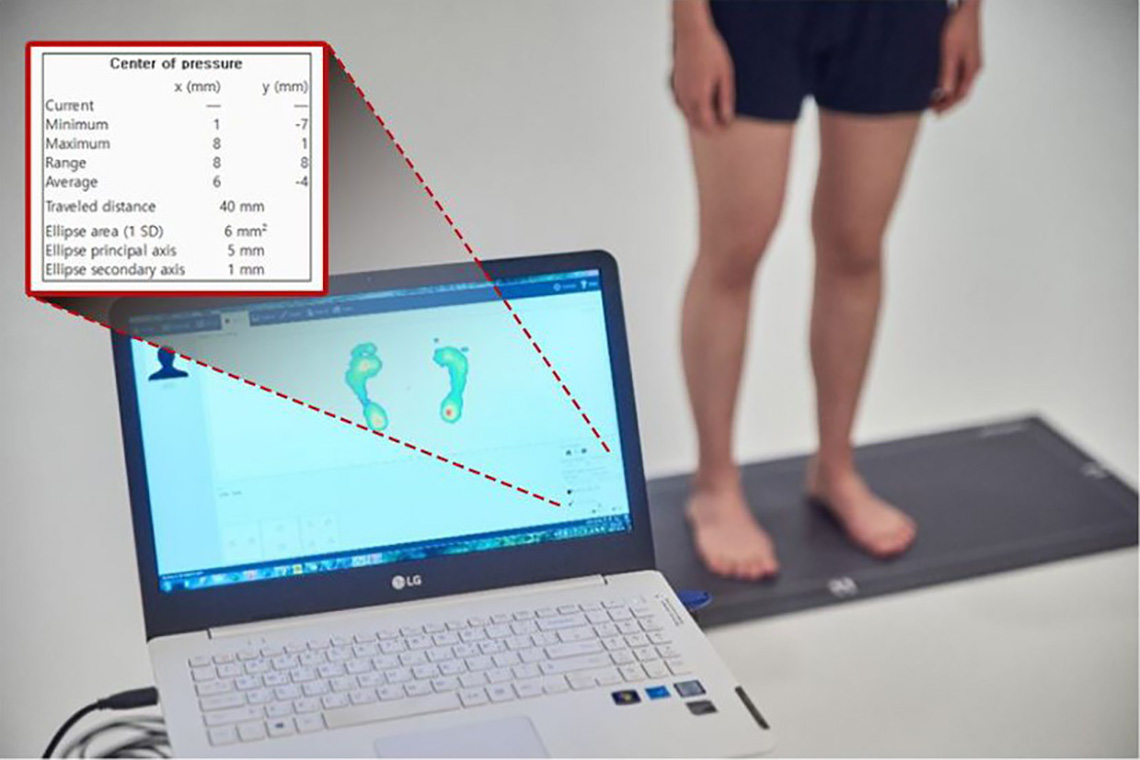

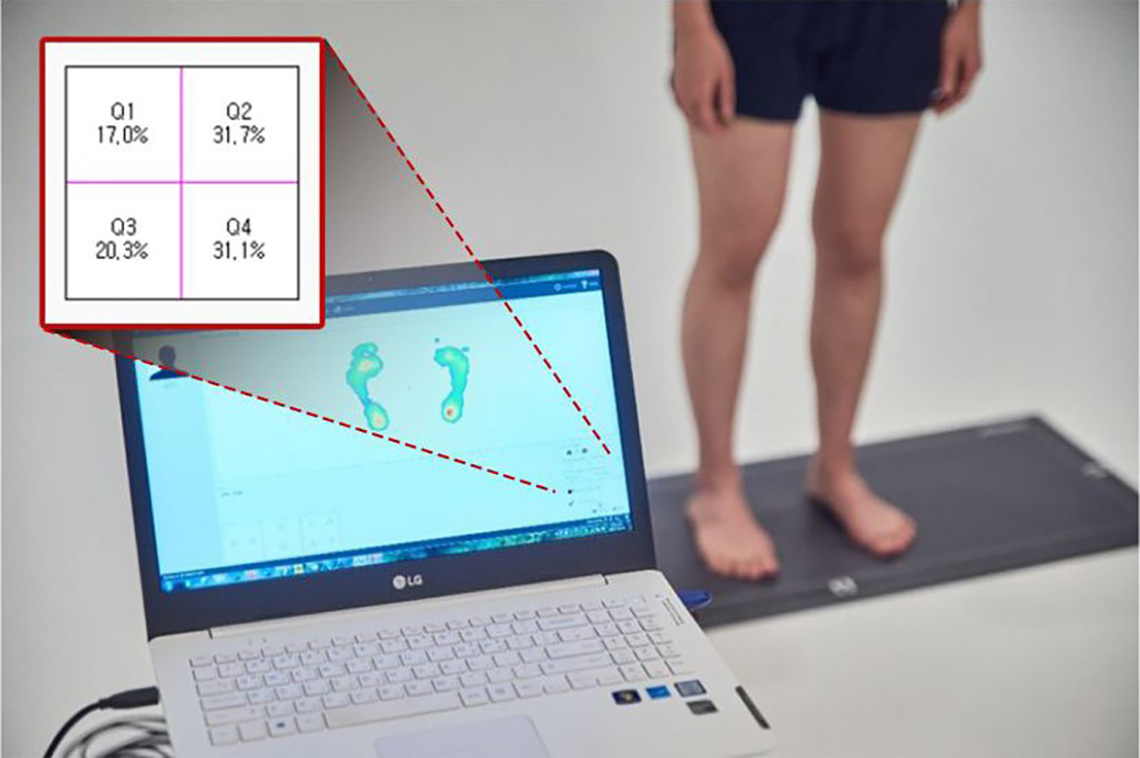

밸런스(Balance) 측정

밸런스(Balance) 측정에서는 양발 또는 외발을 디디고
정해진 시간동안 앞/뒤, 좌/우 압력 분포의 변화와 압력의 중심점
(COP: Center Of Pressure)의 이동거리를 디지털화 하여 나타냅니다.

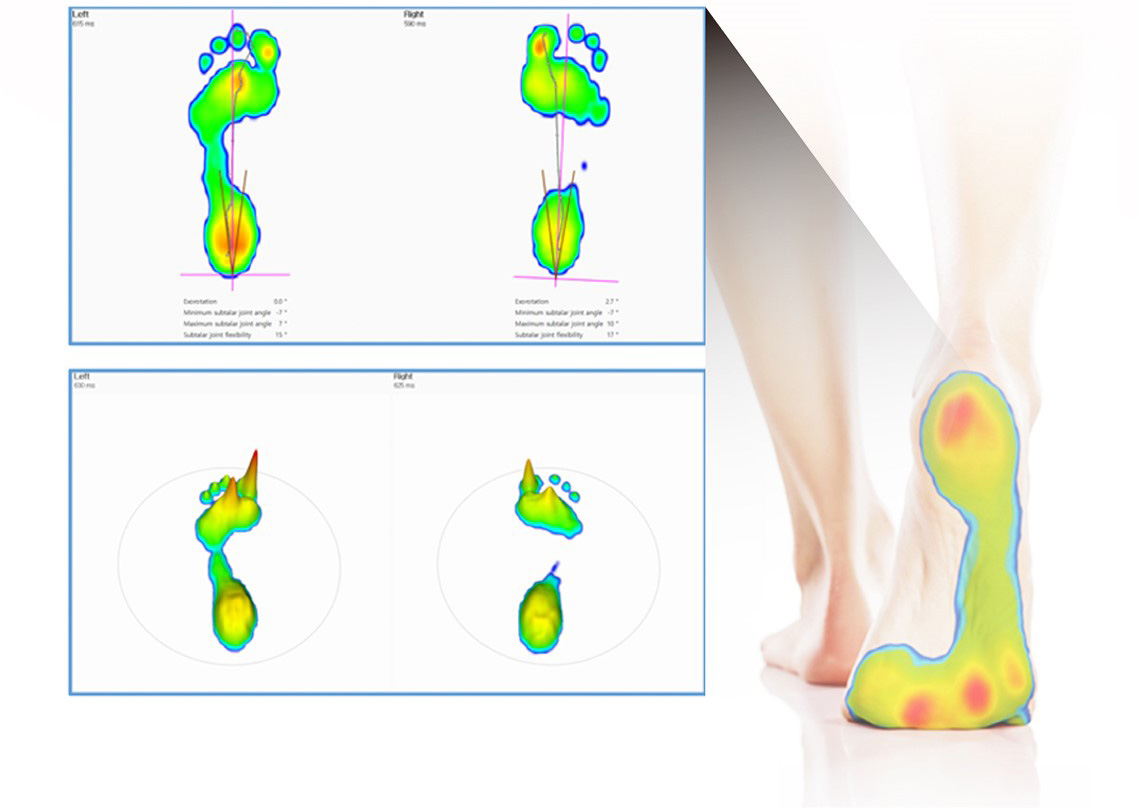

동적(Dynamic) 측정

동적(Dynamic) 측정에서는 200Hz~500Hz의 주파수로
걷거나 뛰는 동안 1초에 200회에서 500회의 데이터를 수집하여
동적 상태에서의 압력변화 3차원 그래프,
동적 평균 데이터 기반 아치(Arch) 높이 0.5mm 단위 자동 분류,
In-toeing/Out-toeing 각도, 회내•회외(Pronation/Supination) 정도,
COP 이동경로, 보행속도, 보폭(Step Length), 보장(Stride Length),
거골하관절 유연성(Subtalar Joint Flexibility)등을
디지털 데이터와 시각적 디스플레이로 표현합니다.

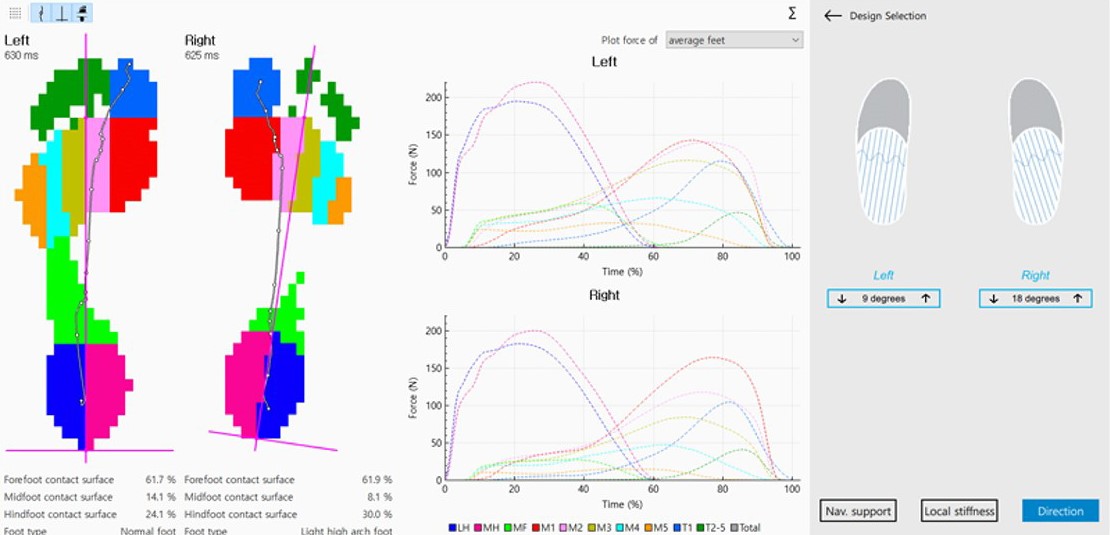

풋스캔 동적 데이터에 근거한3D 프린팅 인솔 설계 가능

* 인솔은 의료기기가 아닙니다.

footscan® system은 동적 데이터를 기반으로 자동으로
인솔설계 추천 값을 제시하여 환자의 질환과 보행패턴을
고려한 맞춤인솔 설계 및 주문이 가능합니다.

제품정보

제품명 footscan® pressure measurement system
품목명 보행분석계
사용 목적 보행 능력의 감퇴와 치료에 따른기능 회복을 객관적으로 알기 위한 분석 장치
길이 0.5m, 1m, 1.5m, 2m
(2m는 ADV/HE 모델만 보유)
Sampling Rate 200Hz-500Hz
센서해상도 약 2.58ea/㎠
제조원 Materialise Motion NV
수입원 ALCHEMAKER 알키메이커(Korea)
원산지 벨기에 (made in Belgium)
소프트웨어 구동
pc사양
Microsoft Windows 10 64bit 이상
i5(7세대) 이상
HDD(SSD) 여유공간 5GB 이상
RAM 8GB 이상
취급 시 유의사항 측정 압력 범위 1-127 N/㎠
구동 온도 범위 15℃~30℃
보관 온도 범위 0℃~40℃
상대 습도 20%~80%(non-condensing)
포트 USB2.0

이 제품은 ‘의료기기’이며, ‘사용상의 주의사항’과
‘사용방법’을 잘 읽고 사용하십시오.
